目前，建筑耗能已與工業耗能、交通耗能并列，成為我國能源消耗的三大“耗能大戶”。尤其是建筑耗能伴隨著建筑總量的不斷攀升和居住舒適度的提高，建筑能耗呈急劇上揚趨勢。

建筑能耗監測平臺可以實時掌握建筑能耗狀況、及時發現能耗問題。建筑能耗監控平臺大多利用數據采集器、計算機系統等工具，對公共建筑、商業、學校及住宅等建筑進行能耗、環境信息的監控與數據管理。通過系統不僅可以隨時發現建筑中突然出現的用能問題，而且可以捕捉到人工難以察覺的能耗問題，從而提醒運營管理人員及時處理，改善用能效率。

一、能耗監測系統的建設價值

01 能源精細化管理

全面掌握能源的流向和利用效率，實現能源精細化管理，及時發現能源使用過程中的跑冒滴漏問題。

02 技術節能改造

對能耗數據的實時監測高密度采集，可以挖掘建筑節能潛力，為節能技術改造提供數據依據以及檢驗節能改造效果。

03 能效考核 提高節能意識

建立標準的能效考核的規范，結合能源考核體系，從建筑內部促進主動節能，提升全體人員的節能意識。

04自動生成數據報表

可以自動采集和處理各個時間段的用能數據，減少人工抄表的成本，同時也能自動生成日、周、月等數據報表，報表可分為多種類型（折線圖、餅狀圖、柱形圖等），可以直觀反映各項統計數據的數值、趨勢和分布情況。

05便于數據分析

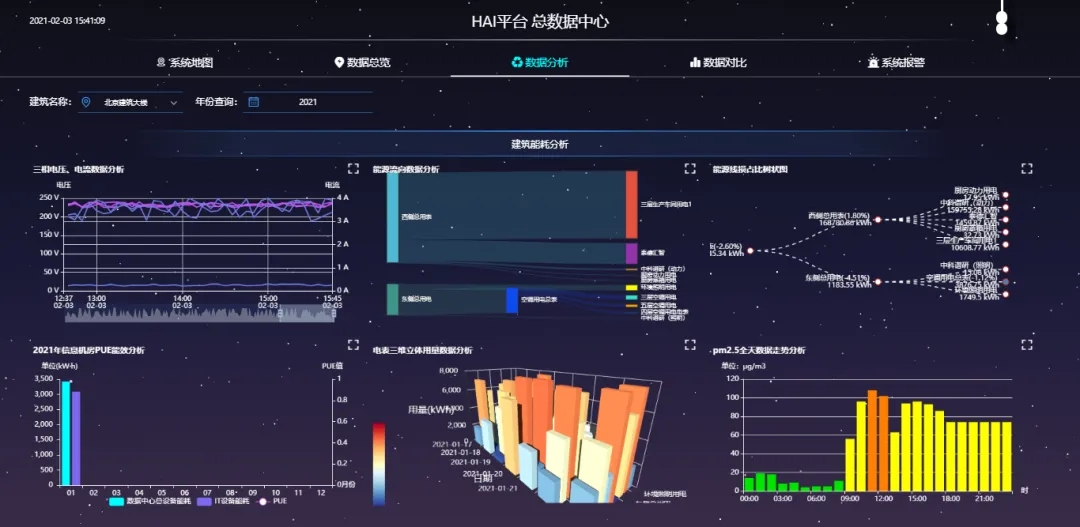

系統展現建筑體各類能源的數據曲線、能耗折標數據曲線，以及當期、同期、同比、上期、環比的數據報表，便于對能耗數據進行對比分析。

06數據上傳 通過驗收

大型公建及商業綜合體在完工驗收時，節能監測系統建設及能耗數據是否按《國家機關辦公建筑及大型公共建筑分項能耗數據采集技術導則》成功上傳到所屬省的能耗監測中心成為總體驗收合格的一項重要內容。

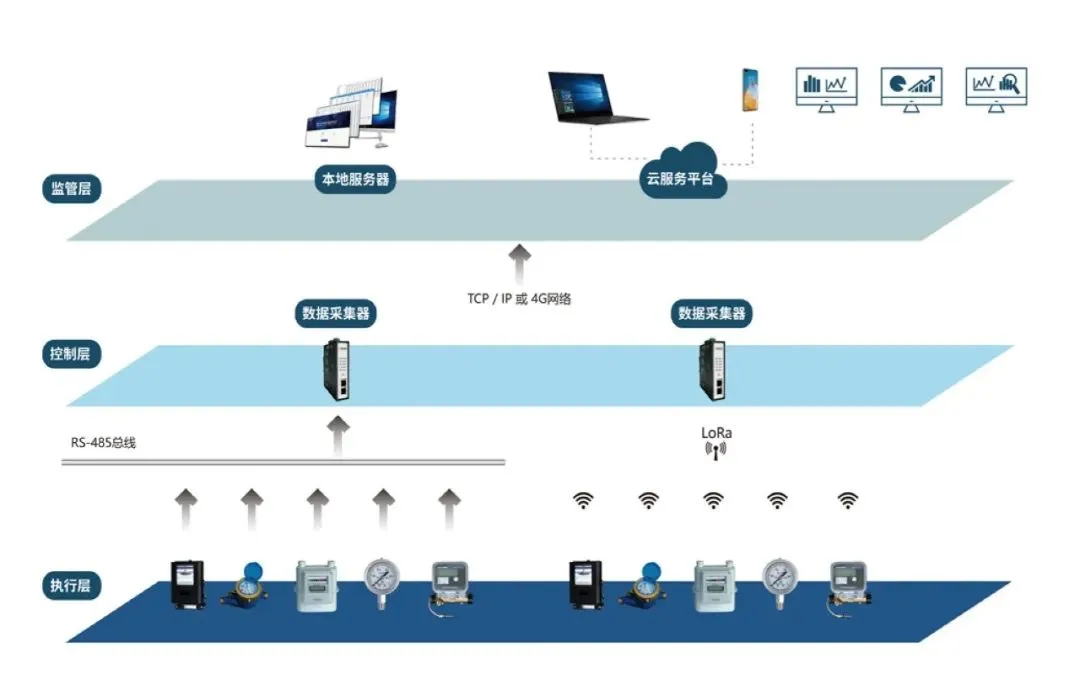

二、海林建筑能耗監測系統架構

監管層

通過海林 EG-03系列智能網關收集能耗數據，能耗管理平臺本身具備能耗數據的存儲、分析數據實時顯示、綜合能耗分析、能耗排名、能耗預測、智能診斷等功能。

控制層

海林 EG-03系列智能網關向下支持多種儀器儀表常用協議，如 Modbus RTU，CJ188 和 DTL645 等，可連接 200 個儀表EG-03 系列智能網關向上支持 MQTT，BACnet/IP 和 Modbus TCP 等協議，通過以太網或者 4G（可選）與軟件管理平臺對接。

執行層

通過 RS-485 總線或 LoRa 通訊模塊，將計量表具的數據收集到智能網關，在施工布線困難的情況下，采用 LoRa 無線通訊模塊，免去復雜的施工布線，將計量表具的數據簡單有效地傳輸?shù)街悄芫W(wǎng)關。


有線和無線相結合的能耗監測系統

在改造項目中，分為有線、無線兩種系統。

無線低功耗解決方案尤為重要，項目中的水、電、氣等采集表具需要部署在設備間，而對設備間的布線、取電等改造較為復雜，無法隱蔽安裝的設備還需要進行明裝，同時對采集表具的 IP 防護等級有一定的要求；此時就需要用到無線低功耗解決方案替換傳統有線改造方案。
